近日，由廣西壯族自治區住房和城鄉建設廳指導，廣西建筑信息模型（BIM）技術發展聯盟、廣西工程建設標準化協會、廣西建筑業聯合會、廣西勘察設計協會、廣西建設工程造價管理協會、廣西建設教育協會聯合主辦，廣西建筑信息模型（BIM）技術發展聯盟承辦的2020第四屆“八桂杯”BIM技術應用大賽頒獎大會在南寧隆重舉行！中信恒泰的全過程咨詢項目—廣西壯族自治區體育局江南訓練基地場館改擴建項目BIM技術應用獲得了廣西“八桂杯”BIM大賽建筑類綜合組二等獎，這是中信恒泰在“八桂杯”中第二次獲獎，再一次彰顯了中信恒泰在BIM技術方面的強大實力。

“八桂杯”證書照片

“八桂杯”獎牌照片

項目介紹

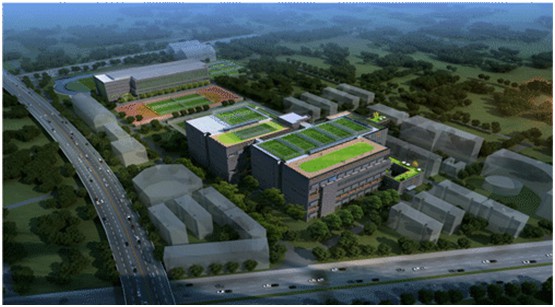

廣西壯族自治區體育局江南訓練基地場館改擴建項目?jī)粽嫉孛娣e約48畝，總建筑面積為89107.53平方米，包括綜合訓練館、舉重館、游泳田徑館等三個體育館。其中綜合訓練館建筑面積64370.05平方米，地下1層，地上3層（含有12個夾層）。該項目機電安裝工程系統多，工程體量大，各專業按項目使用功能分為多個獨立的系統，增加了各系統、分系統調試和綜合調試的難度。如何利用BIM技術協調眾多施工單位進行各系統、分系統和綜合調試成為本工程的管理重點。

全過程BIM技術應用

中信恒泰作為該項目全過程工程咨詢+BIM管理咨詢單位，把控BIM技術實施的進度和精度，保證BIM技術為項目施工提供價值的同時，運用三維BIM系列軟件，搭建模型方案模型以及各種節點模型，輔助方案編制，并利用模型對現場工人及管理人員進行可視化交底，大大提高交底效率。

1、設計方案比選

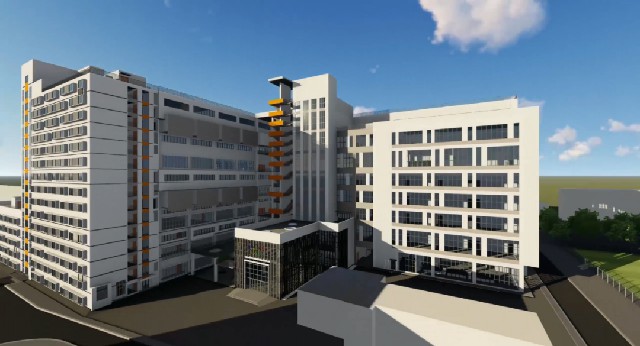

運用BIM技術，使各方案展示更形象直觀，更容易對比各方案的優缺點，將優點相互融合，為業主最終決策提供參考，充分體現了BIM在全過程咨詢項目方案階段管控手段的優勢。

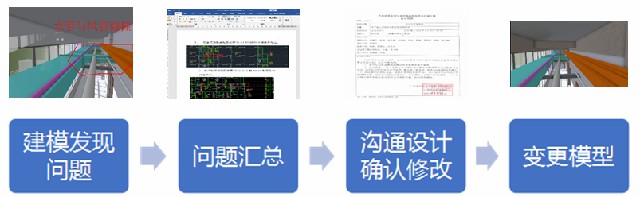

2、圖紙審查

在BIM建模過程中，發現圖紙標注不明、設計沖突等問題，需將問題登記在碰撞報告中，并將問題匯總，而后與設計方溝通確認，并在現場施工前提前與設計溝通并確定最終做法，減少返工。

3、凈空分析

凈空分析是參照建筑內各區域凈空控制高度對建筑內空間最終的垂直設計空間進行檢測分析。空間凈高檢測優化與機電管線綜合檢測優化同步進行，主要是基于各施工階段各專業建筑信息模型，對管線和設備密集的區域進行凈高檢查，根據各區域凈空控制高度要求和管線綜合最終排布方案進行分析，在分析發現的不利點及時向業主方和設計方反映，積極采取相應應對措施，在滿足建筑使用功能和規范要求的前提下，進一步優化凈高。

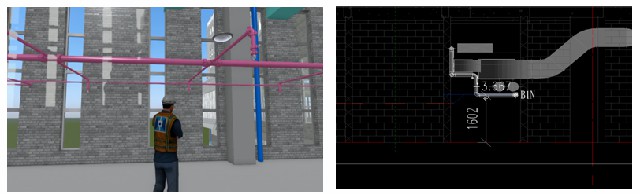

4、可視化表達

利用模型可視化優勢進行管道的檢查和優化。

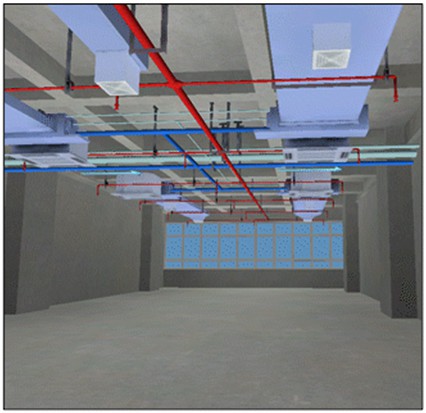

5、三維管綜

通過整合機電全專業模型，做機電碰撞檢測，導出機電生化施工圖，依據管線綜合原則進行管線可視化調整沖突，避免返工，方便裝修，布置美觀。

6、施工方案模擬

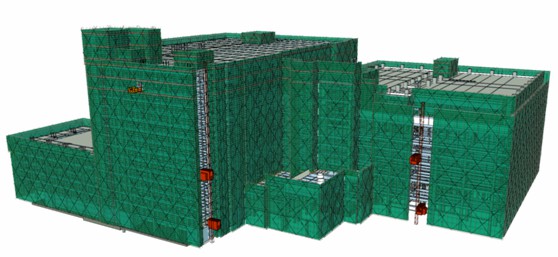

（1）排架模擬

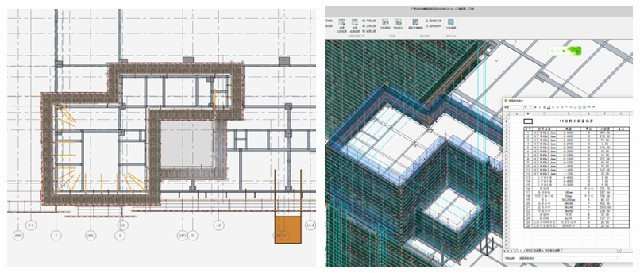

體育綜合館結構復雜，夾層、架空層、飄板較多，外架施工存在諸多不確定因素，基于建筑和結構模型，利用廣聯達BIM模板腳手架軟件3D模擬外架排布，放置施工電梯等，為編制施工方案、施工材料計劃和統計提供依據和便利。

通過BIM技術，在施工開始前搭建模型，利用三維的模擬排架，輔助編制外架施工方案。提前預見問題，減少危險因素大幅提升工作效率。

精確建模，圍繞結構模擬排布外架，輸出平立面平面圖，優化施工方案。外架模型自動生成，框選架體自動導出材料估算表，為材料計劃和成本管控提供參考依據。

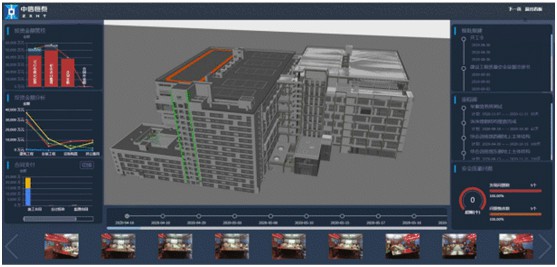

10、BIM全咨管控平臺

BIM信息化管控平臺（全咨版）為全過程工程咨詢業務服務的工程項目全生命周期管控平臺。以BIM模型為載體，工程進度為主線，投資管理為核心，通過以進度控制、成本控制、質量控制、風險管理、合同管理以及工程管理為目標的工程項目總控管理，實現對工程項目投資的精細化管理。

上解決項目全生命周期各階段和各專業系統間信息斷層問題，全面提高從策劃、設計、施工、技術到管理的信息化服務水平和應用效果。

此次獲獎是對中信恒泰BIM技術上的肯定，也是對中信恒泰在BIM技術上給予的鞭策與鼓勵。中信恒泰將高度重視數字信息化和智慧化平臺的建設，始終以BIM技術作為企業先進生產力的關鍵技術，積極探索BIM技術下全過程工程咨詢服務模式的改革創新，高質高效實現項目全生命周期的工程信息集成管理，助力企業進一步提高服務質量和項目品質，實現企業打造全過程工程顧問公司的目標愿景。
