近日，中信恒泰綜合設計研究院市政設計院成功中標三江縣縣城污水處理廠提標擴建及河?xùn)|片區污水處理工程設計，在污水處理、水環境治理領域再添佳績。

項目概況

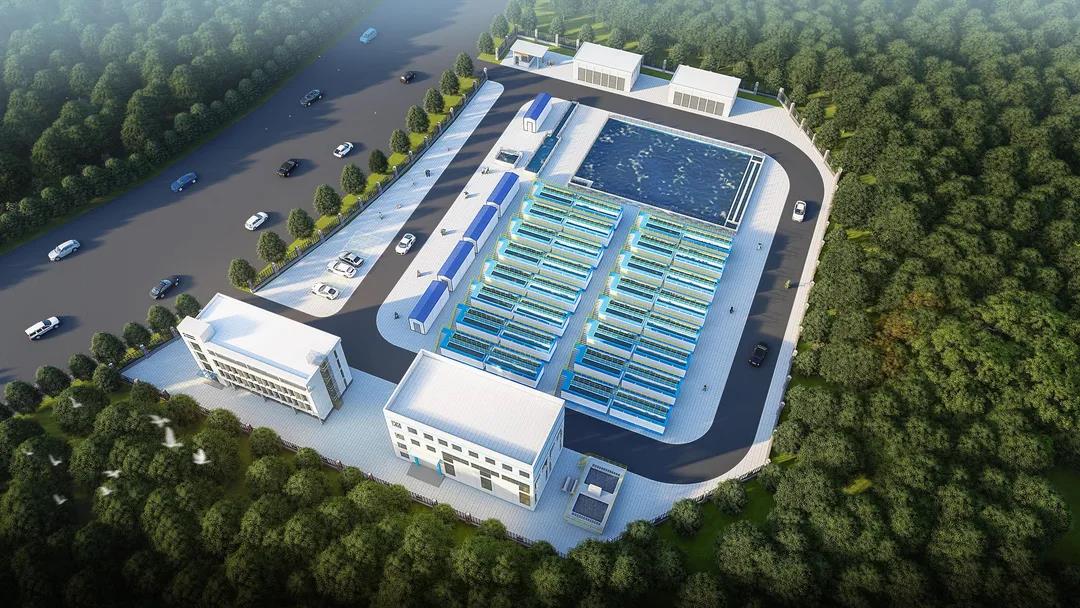

提標擴建廠區效果圖

項目地點：三江縣縣城。
建設規模：三江縣縣城污水處理廠提標技改設計規模為1.0萬 m³/d；擴建設計規模為1.0萬 m³/d，建成后縣城污水處理廠處理規模將達到2.0萬m³/d，出水達到《城鎮污水處理廠污染物排放標準（GB18918-2002）一級 A 標準；在河?xùn)|周坪口片區新建污水處理廠設計規模為 0.8萬m³/d ，出水達到《城鎮污水處理廠污染物排放標準（GB18918-2002）一級 A 標準。
投資估算：11615萬元。

地理位置

項目地理位置圖

三江侗族自治縣隸屬于廣西壯族自治區柳州市，位于廣西壯族自治區北部，是湘、桂、黔三?。▍^(qū)）交界地，屬于亞熱帶南嶺濕潤氣候區，山地谷地氣候區。項目地點為三江縣古宜鎮福學路三角渡附近及河?xùn)|周坪片區。

項目現狀

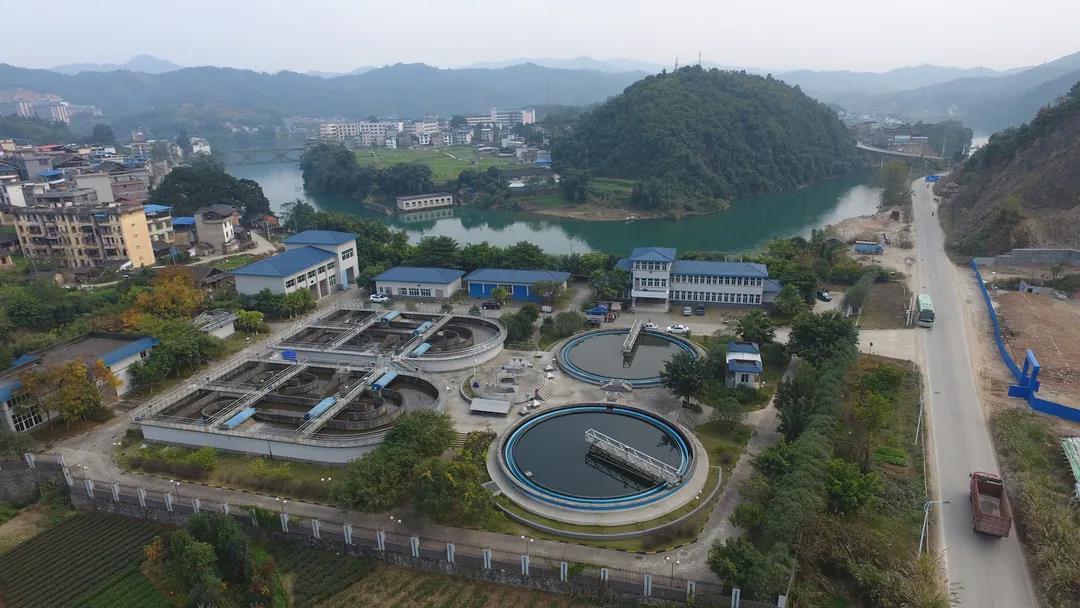

縣城污水處理廠現狀圖

縣城污水廠現狀：目前三江縣縣城建有一座污水處理廠，工藝流程為：格柵--旋流沉砂池--改良型氧化溝--二沉池—紫外線消毒，處理規模為1.0萬m³/d，服務范圍人口2020年約6萬人，處理的污水以城鎮居民生活用水為主，出水設計達到《城鎮污水處理廠污染物排放標準》（GB18918-2002）一級B排放標準，該污水處理廠投入運行時間為2010年10月，至今已運行11年。

周坪片區全景圖

河?xùn)|周坪口片區現狀：河?xùn)|周坪口片區，近年來隨著周坪大道的建設、國際商貿城進駐等，周邊地塊開發加速，以及原有的古宜二中、民族中學等，將有大量的污水產生而得不到處理。

設計思路

提標改造設計思路：保留原有氧化溝構筑物，起到水質、水量調節，并將大分子有機物轉化為可生化降解的小分子物質的作用。將原有工藝設施的二沉池改造為生物反應池（池內放置生物填料），在生物反應池后空地新建超濾膜池，超濾膜池出水再通過原流量計井及原有后續處理設施，處理達一級A標后出水。

擴建設計思路：縣城污水廠原有粗格柵及進水泵站、土建規模均已按遠期建設、設備按近期安裝；計量槽土建及設備均已按遠期建筑安裝，其余構建筑物及設備均按近期規模設計。擴建設計在遠期規劃用地新建水解調節池、生物反應池與超濾膜池、紫外消毒渠、擴容在線監測房。

新建設計思路：河?xùn)|周坪片區新建廠區工程，工藝流程為：細格柵--平流沉砂池--水解調節池—生物反應池—超濾膜池--紫外消毒，設計處理規模為0.8萬m³/d。

設計亮點

① 核心工藝——高效、穩定、靈活、適應性強
生物膜反應處理方法，經過多年的發展，在處理生活污水領域已經是一項先進成熟的高新技術工藝。

膜生物反應器(MBR)，將膜分離技術與生物處理有機結合起來，既利用了膜分離的選擇透過性與高效性，又利用了生物處理有效性及徹底性，出水水質優良。

本工程主要工藝部分采用生物膜反應處理和膜生物反應器(MBR)相結合，充分發揮各自的優點，從而確保出水達標。同時，工藝流程簡單，易于管理，排泥量小，自動化程度高。

② 集約化設計——高效節能，節約用地
河?xùn)|周坪片區污水廠建設用地僅有10畝，若按常規的處理工藝，用地面積無法滿足要求。本工程將采用一體化設備工藝，由于工藝流程簡單，處理單元少，水力停留時間小于傳統活性污泥法，所以池容小，結構緊湊，高效節能，節約用地。

③ 互聯網實時監控的信息化廠站
設計將采用分散型控制系統，以PLC（可編程序控制器）為現場測控單元的二級分布式計算機控制系統。同時利用互聯網進行遠程操控與監控，實現信息化，安全生產，節能降耗及降低工作人員勞動強度。

定位期望

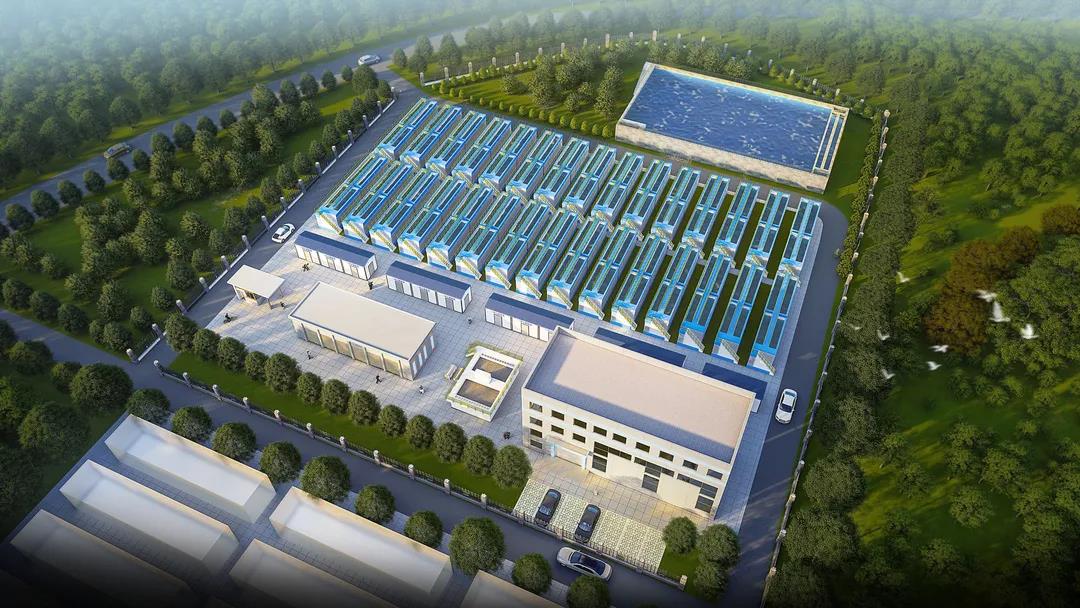

新建廠區效果圖

本項目設計按照國家及三江縣水環境綜合整治的相關規定、《三江侗族自治縣縣城總體規劃》、《三江侗族自治縣縣城區控制性詳細規劃》的要求，以加快三江縣城市化進程、促進三江縣全面發展、加快經濟發展、提高人民的生活水平為目標，對項目區域內的污水實行綜合治理。

項目建成后，將解決三江縣縣城及河?xùn)|周坪片區污水處理排放問題，大幅度改善三江城市生態環境、投資環境，提高居民的生活質量、提升三江縣形象。

中信恒泰綜合設計研究院作為本項目的設計單位，將秉承匠心精神，全力以赴做好項目全生命周期設計工作，為打造環境優美的文明縣城，形成環境友好型的生產生活方式，建設城市生態文明提供示范而努力，與項目業主攜手前行，共繪三江侗族自治縣綺麗畫卷。

污水處理知識小Tips

生物膜反應器與膜生物反應器有何區別？
膜生物反應器與生物膜反應器的區別在于兩種反應器所指的“膜”不同。膜生物反應器中的“膜"是具有選擇性透過功能的化學材料，可以過濾反應器內泥水混合物使得活性污泥留在反應器內，處理后的水經泵抽吸作用排出反應器系統。膜生物反應器中的膜可以替代分離泥水混合物常用的沉淀池。

生物膜反應器中的“膜”是指微生物在固體表面聚集生長所形成的微生物聚集體，即生物膜。典型的生物膜反應器主要包括生物濾池、生物轉盤。在這類生物膜反應器中，凈化污水的各類微生物在陶粒、沸石、礫石、轉盤等固體材料表面生長形成生物膜，通過生物代謝、合成、轉化等途徑實現污水污染物的去除。
